Job sheet Serial Input Serial Output (SISO) IC74LS165 - Elektronika

A. Tujuan Praktikum
  1. Merangkai rangkaian Serial-in-Serial-out Shift Register menggunakan IC74LS165.
  2. Mengoperasikan rangkaian Serial-in-Serial-out Shift Register menggunakan IC74LS165.
B. Dasar Teori

Serial Input Serial Output (SISO) merupakan register geser dengan input / masukan yang berurutan output / keluaran berurutan. Contohnya register yang sering digunakan dalam komunikasi data / kendali jarak jauh atau remote control yang ada pada pesawat TV modern dan lainnya.

Informasi/data dimasukan melalui data input / load dan akan dikeluarkan jika ada clock berlalu dari 1 ke 0. Karena jalan keluarnya flip-flop yang satu dihubungkan dengan jalan masuk flip-flop berikutnya, maka informasi didalam register akan digeser ke kanan selama dari clock. Untuk rangkaian SISO bisa menggunakan IC 74LS165 dengan 8 bit.


IC SISO 74LS165

Gambar 2.1 IC SISO 74LS165

Tabel. 2.1 Fungsi PIN IC SISO 74LS165

PIN
Nama PIN
Fungsi
1
Shift/Load
Load Data
2
CLK
Clock Input
3, 4, 5, 6
11, 12, 13, 14
E5, E6, E7, E8
E1, E2, E3, E4
Input Paralel
7
Output Serial Complement
8
GND
Ground / Negatif
9
Q8
Output serial
10
ES
Input Serial
15
Inhibit Clk
Hold Data
16
Vcc
Tegangan Input

 Tabel 2.2 Tabel kebenaran SISO : misalkan input data 1100
Clock Ke
Input
Q1
0
0
0
1
1
1
2
1
1
3
0
0
4
0
0

Pada register geser Serial Input Serial Output (SISO), jalur masuk data berjumlah satu dan jalur keluaran juga memiliki jumlah satu. Pada jenis register ini data mengalami pergeseran, flip-flop pertama menerima masukan dari input, sedangkan flip-flop kedua menerima masukan dari flip-flop pertama dan seterusnya.

C. Alat dan Bahan
     Tabel 2.3 Tabel Alat dan Bahan
No
Nama Alat dan Bahan
Jumlah
1
AVO Meter
1 buah
2
Power Supply
1 buah
3
Project Board
1 buah
4
Resistor 1K Ohm
1 buah
5
Resistor 330 Ohm
2 buah
6
Kapasitor 100nF
1 buah
7
IC 74LS165
1 buah
8
LED
1 buah
9
Switch
1 buah
10
Push Button
1 buah
11
Jumper
Secukupnya


D. Kesehatan dan Keselamatan kerja
  1. Siapkan dan periksa semua alat dan bahan yang dibutuhkan,
  2. Bacalah dan pahami petunjuk praktikum pada lembar jobsheet, bila belum jelas tanyakan kepada guru pengampu atau asisten praktikum,
  3. Dalam penyusunan rangkaian, perhatikan letak kaki-kaki komponen,
  4. Sebelum power supply disambungkan ke rangkaian, hubungi guru pengampu untuk mengecek kebenaran pemasangan rangkaian,
  5. Kalibrasi terlebih dahulu alat ukur yang digunakan,
  6. Pastikan tegangan keluaran power supply sesuai dengan yang dibutuhkan,
  7. Hati-hati dalam penggunaan peralatan praktikum.
  8. Kembalikan semua peralatan praktik yang digunakan apabila praktikum telah selesai.
E. Langkah Percobaan

  • Rangkailah rangkaian seperti Gambar 2.2 pada project board.

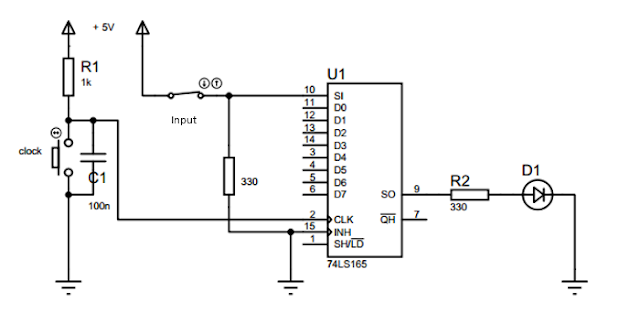

Rangkaian Shift Register SISO
Gambar 2.2 Rangkaian Shift Register SISO
  • Ukur catu daya power supply sebesar +5V menggunakan AVOmeter.
  • Matikan catu daya dan hubungkan ke rangkaian.
  • Hubungkan VCC pada posisi yang sesuai dengan rangkaian.
  • Hubungkan Ground pada posisi yang sesuai dengan GND rangkaian.
  • Hidupkan Catu daya power supply
  • Amati tampilan seven segment
  • Tekan switch input posisi ON
  • Tekan Push Button Clock dan amati tampilan seven segment
  • Ulangi langkah 9 sampai10 kali percobaan
  • Kemudian tekan switch input posisi OFF
  • Tekan Push Button Clock dan amati tampilan seven segment
  • Ulangi langkah 12 sampai10 kali percobaan
  • Amati yang terjadi pada rangkaian dan catatlah hasil kedalam tabel hasil percobaan.
  • Analisis data hasil percobaan kemudian beri kesimpulan mengenai praktikum ini,
  • Kerjakan soal latihan yang telah disediakan.
F. Hasil Percobaan
Tabel 2.4 Hasil Percobaan

No
Clock
Input
Output / Tampilan LED
1
1
0

2
1

3
1

4
1

5
1

6
1

7
1

8
1

9
1

10
1

11
1

12
0

13
0

14
0

15
0

16
0

17
0

18
0

19
0

20
0

21
0



G. Analisis
  1. Apa yang terjadi ketika switch button ditekan pada clock 1 – 7 ?
  2. Mengapa lampu LED menyala ketika clock 8 ?
  3. Setelah melakukan praktikum SISO, jelaskan konsep dasar dari rangkaian tersebut ?
Jawaban
.............................................................................................................................. .............................................................................................................................. ..............................................................................................................................

H. Kesimpulan
.............................................................................................................................. .............................................................................................................................. ..............................................................................................................................

I. Latihan Soal
  1. Jelaskan prinsip kerja register SISO !
  2. Buatlah tabel kebenaran register SISO sehingga menghasilkan output berlogika 1
Jawaban
.............................................................................................................................. .............................................................................................................................. ..............................................................................................................................
