Gambar Skematik Rangkaian Elektronika Sirine Polisi

ruangpendidikan.net

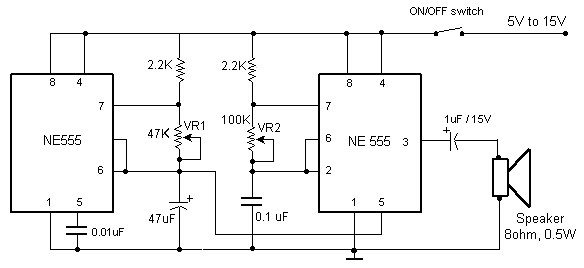

Gambar diatas merupakan gambar rangkaian Sirine Polisi, gambar rangkaian ini bisa di aplikasikan untuk sirine yang ditempatkan di motor ataupun mobil. Komponen elektronika yang digunakan adalah 2 buah IC NE555 sebagai astable multivibrators. Frekuensi dari sirine polisi tersebut dikontrol oleh Pin no.5 IC NE555.

Komponen Rangkaian Sirine Polisi:

IC NEE555 = 2 buah
Resistor 2,2 KOhm = 2 buah
Resistor 47KOhm = 1 buah
Kapasitor 0,01 uF = 1 buah
Kapsitor 47 uF = 1 buah
Kapsitor 0,1 uF = 1 buah
Kapasitor 1 uF/16V = 1 buah
Potensiometer 47 KOhm = 1 buah
Potensiometer 100 KOhm = 1 buah
Speaker = 1 buah
Micro Switch = 1 buah
Power Supply 5V - 15V
